Akıllı saatlerde EKG özelliği oldukça ilgi çeker. Günümüzün gelişen teknolojik aletlerinden biri akıllı saatlerdir. Akıllı saat alan birçok kişi ilk olarak heyecanla cihazın menüsünü karıştırır. Bu sırada çoğu kişi EKG adlı özelliği keşfeder.
Akıllı saatlerin dikkat çeken özelliklerinden biri sağlık takibidir. Bu konuda eklenen ilk özellikler uyku izleme ve ritim takibi özellikleridir. Yeni model akıllı saatlere ekstra özellikler de eklenmiştir. Kan basıncı ölçümü ve oksijen düzeyi ölçümü gibi özellikler ve EKG de bu özellikler arasında yer alır.
EKG özelliği henüz tüm akıllı saatlere eklenmemiştir. Samsung, Huawei ve Apple gibi markaların sunduğu üst model akıllı saatlerde bu özellik kullanılabilir. Bu özelliği kullanmak için cihazın gerekli kullanılabilirlik ve uyumluluk şartlarını karşılaması gerekir.
Hastanelerde EKG çektirmek için çok büyük bir cihaz kullanılır ve cihaza çok sayıda kablo yani elektrot bağlanır. Akıllı saatlerde bu işlemin nasıl yapılabildiği birçok kişi tarafından merak edilir. Peki akıllı saatlerde EKG nasıl çalışır? Akıllı saatlerde bulunan bu özellik tam olarak aynı işlevi mi sunar? İşte detaylar!
EKG, Elektrokardiyografi kelimesinin kısaltılmasıdır. Kalbin kasılması sırasında meydana gelen elektriksel aktivite EKG ile grafik olarak kaydedilir. Grafikte depolarizasyon ve repolarizasyon durumlarını gösteren dalgalar görülebilir.

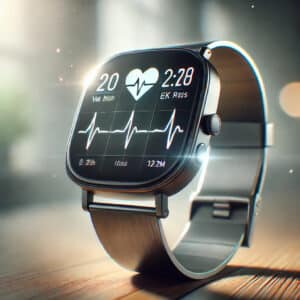

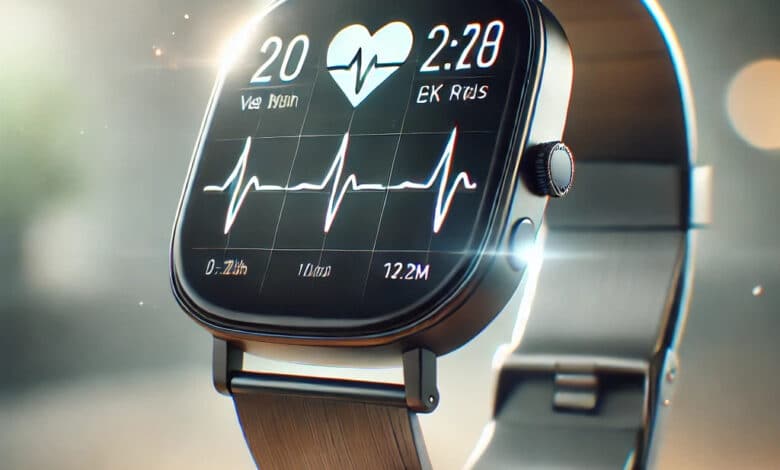

Akıllı saatlerde EKG özelliğini kullanan kişiler saat ekranlarında buna benzer bir grafik görebilir. Grafiğin alt kısmında çeşitli bilgiler de yer alır. Bilgilerden bazıları kullanılan akıllı saatin yazılım sürümü ve işletim sistemi ile ilgilidir. 25 mm/sn, 10 mm/mV, Derivasyon I gibi değerler de görülebilir.
EKG Kağıdının Özellikleri
EKG raporunun kendine has bir yapısı vardır. Çok sayıda küçük karenin birleşmesiyle oluşur. Bu karelerinin her birinin boyutu 1 mm x 1 mm ölçülerindedir. Bu ölçüdeki 25 tane küçük karenin bir araya gelmesiyle büyük bir kare oluşur. Burada yatay aks ve dikey aks farklı özellikleri gösterir.
Yatay aks, zamanı gösterir. Her bir küçük kare 0.04 sn’dir. Her büyük kare ise 0.20 sn’dir. Beş adet büyük kare 1.00 sn’dir. Dikey aksta Milivolt / Voltaj (mV) ve amplitüd (mm) değerleri gösterilir. Dikey akstaki her bir küçük kare 1 mm veya 0.1 mV’dir. Her büyük kare ise 5 mm veya 0.5 mV’dir.
Dikey akstaki 1 mm yükseklikteki küçük karenin temsil ettiği değer 0.1 mV’dir. 100 mm yükseklikteki 10 adet küçük kare ise 1mV voltajı temsil eder. Bu da 25 mm/sn, 10 mm/mV, Derivasyon I değerinin standart değerlerde olduğunu ifade eder.
Derivasyonlar ve Düzlemler
Kalbin kasılıp gevşemesiyle meydana gelen elektriksel aktivitenin grafik olarak kaydedilmesine EKG denir. Hastanelerde kalp aktivitelerinin takip edilmesi için farklı yöntemler kullanılır. Kalbin elektriksel aktivitesi farklı derivasyonlarda incelenir. Bunun için 12 farklı açıyı temsil eden 12 adet derivasyon vardır. Bunlar I, II, III, aVR, aVL, aVF, v1, v2, v3, v4, v5 ve v6’dır. Bu derivasyonlar ile negatif ve pozitif elektrotlar arasındaki etkileşime bağlı olarak meydana gelen elektriksel aktiviteler gözlenir. Elektrik akımının yönüne göre karakteristik dalgalar oluşur.
Her derivasyon ile kalbin farklı bir kesitindeki elektriksel aktiviteler incelenir ve grafiğe yansıtılır. Ekstremite derivasyonlar olarak da bilinen I, II, III, aVR, aVL ve aVF derivasyonların kalbi gördüğü nokta frontal düzlemdir. I, II, III derivasyonları bipolar derivasyonlardır. Hem negatif hem de pozitif elektrotları içerir. aVR, aVL, aVF adlı unipolar olanlarda ise yalnızca pozitif elektrotlar vardır. Kalbi horizontal düzlemden gören v1, v2, v3, v4, v5 ve v6 derivasyonlarına prekordiyal derivasyon da denir. Yalnızca pozitif elektrotlara ihtiyacı olan derivasyonlardır. 25 mm/sn, 10 mm/mV, Derivasyon I ifadesinde geçen derivasyon I, kalbi frontal düzlemden görüntüleyen bir ekstremite derivasyonunu ifade eder.
Akıllı Saatlerde EKG Nasıl Çalışır? İşleyişi Nasıldı?

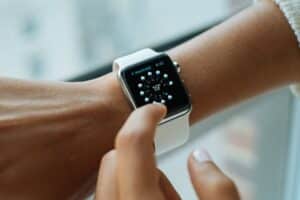

Peki akıllı saatlerde EKG özelliği nasıl işler? EKG özelliğine sahip olan akıllı saatlerde yerleşik elektrotlar mevcuttur. Bu elektrotlar sayesinde kalbin elektriksek aktivitesi grafiksel olarak kaydedilebilir. Elektrotlar genellikle kurma kolunda ve saatin arka yüzünde bulunur. Kurma kolunda yer alan elektrota dokunulduğunda iki kol ve kalp arasında kapalı bir devre meydana gelir. Böylelikle göğüsteki impulslar ölçülür.
Bipolar bir derivasyon olan D-1 için hem negatif hem de pozitif elektrot gerekir. Negatif elektrot sağ koldadır, pozitif elektrot ise sol koldadır. Saati sol koluna takan bir kişi sağ el parmağı ile elektrota dokunduğunda herhangi bir kabloya ihtiyaç duyulmadan EKG kaydı başlatılabilir. Aynı işlem saat sağ kola takıldığında da yapılabilir. Bunun için bilek ayarı düzenlenmelidir. Saatin takılacağı kola göre tercih yapılmalıdır.
EKG kaydı alınırken olabildiğince sabit olmak gerekir. Bunun için kolun herhangi bir yere yaslanması iyi olacaktır. Saatin çok sıkı ya da çok gevşek takılmaması gerekir. Bu durumlarda EKG kaydında başarısızlık olabilir. Hem parmakların hem de saatin kuru ve temiz olduğundan emin olunmalıdır. Islak ve kirli yüzeylerle mücadelelerde elektrolitler başarılı değildir. Prize takılı olan teknolojik cihazlardan kaçınılmalıdır. Böylelikle parazitler önlenebilir.
